SETTING FILE COREL DRAW ®


Sebelum mengirimkan file, untuk mengurangi kesalahan informasi dan mempercepat proses kalkulasi harga, kami sarankan untuk mengikuti panduan berikut ini:

Setting Garis Laser Cutting

Untuk menginformasikan kepada kami bahwa ini adalah objek yang akan dipotong, garis luar (outline) diberi setting sebagai berikut:



corel line setting

Ketebalan garis luar/outline pen width = hairline




corel color setting

Warna garis = merah (color red) dengan setting RGB : 255, 0, 0



Setting Fill Laser Engraving

Untuk menginformasikan kepada kami bahwa ini adalah bagian yang akan diberi engrave/coak. Bagian tersebut diberi warna/fill dengan setting sebagai berikut:



corel line setting engrave

Ketebalan garis/outline pen width = none




corel color setting engrave

Warna fill = hitam (color black) dengan setting RGB : 0, 0, 0



Setting Font Text



Jika file desain yang dikirimkan ada bagian yang menggunakan text, pastikan text tersebut di convert ke curves. Jika tidak di convert dan font tersebut tidak ada di komputer kami, kami tidak dapat membuka file dengan font yang diinginkan.

Untuk mengubah caranya:

  • Versi corel 16 dan ke bawah: Arrange > Convert To Curves
  • Versi corel 17 dan ke atas: Object > Convert To Curves

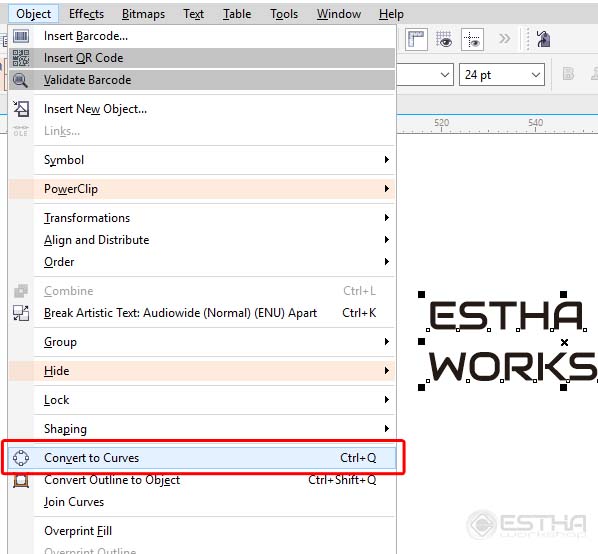

corel font



Setting Path Object



Pastikan file vector object-nya tidak ada yang terputus atau setiap garis digambar menggunakan 1 path.

Untuk mengecek dapat menggunakan shape tool (F10). Jika ada node yang terputus dapat menggunakan join two nodes.

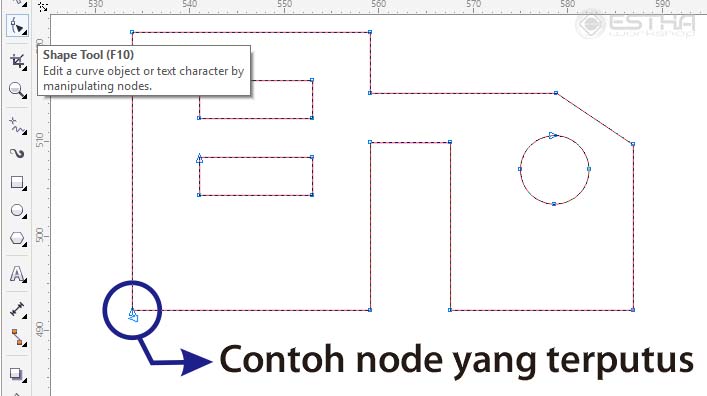

corel node



Contoh File Laser Cutting & Engraving

Berikut adalah contoh penggunaan setting yang telah diinformasikan di atas. Contoh ini adalah file pembuatan medali berbahan kuningan 1.5mm:



sample drawing

Garis warna merah menandakan garis potong. Objek dengan fill warna hitam menandakan daerah laser engrave. Untuk tanda ukuran dimensi 76 mm hanya berupa tambahan agar kami mengetahui berapa ukuran real produk yang diinginkan. Selama skala pada file sudah 1:1 dengan produk nyata, ukuran dimensi tidak perlu dimasukkan.




sample real

Produk yang telah diproses laser cutting dan engraving. Ukuran produk akan mengikuti ukuran file desain yang diberikan ke kami.



Jangan Lupa Beberapa Hal Ini:

  • Pastikan tidak ada garis yang duplikat atau saling menumpuk di posisi yang sama. Jika tidak dihilangkan, proses cutting akan menjadi lebih mahal, sebab garis tersebut akan terhitung 2x di software simulasi kami.
  • Jangan lupa perhatikan skala pada file dan produk jadi, serta satuan dimensi seperti milimeter atau inch pada file.
  • Pastikan tidak ada objek yang tersembunyi atau mempunyai warna sama dengan warna dasar halaman.
  • Masukkan informasi selengkapnya seperti jenis bahan, ketebalan bahan, warna bahan (untuk acrylic), tanggal deadline proyek, dan lain-lain.

Jika masih ada informasi yang kurang jelas, jangan ragu-ragu untuk menghubungi kami
